Kingspan FuelMaster 5000 L dīzeļdegvielas uzglabāšanas un izdales tvertne ar Watchman FLO

Kingspan FuelMaster 5000 L ir stacionāra dubultsienu dīzeļdegvielas uzglabāšanas, kontroles un izdales sistēma, kas paredzēta uzņēmumiem, lauksaimniecības saimniecībām, transporta un loģistikas uzņēmumiem, būvniecības uzņēmumiem, ražotnēm, tehnikas nomas uzņēmumiem, servisiem un citām profesionālām darba vietām, kur regulāri nepieciešams uzpildīt uzņēmuma transportlīdzekļus un tehniku.

Tvertnes 5000 litru nominālais tilpums ļauj uzņēmuma teritorijā izveidot savu dīzeļdegvielas uzglabāšanas un uzpildes punktu. Tas palīdz samazināt tehnikas braucienus līdz publiskajām degvielas uzpildes stacijām, ietaupīt darbinieku laiku, uzturēt nepieciešamo degvielas rezervi un centralizēti kontrolēt dīzeļdegvielas atlikumu un izsniegto daudzumu.

FuelMaster 5000 L ir piemērota kravas automobiļu, traktoru, kombainu, ekskavatoru, iekrāvēju, autoiekrāvēju, ģeneratoru, ceļu uzturēšanas tehnikas, mežsaimniecības tehnikas, būvniecības iekārtu un citas ar dīzeļdegvielu darbināmas tehnikas uzpildīšanai.

Tvertne ir paredzēta dīzeļdegvielas uzglabāšanai un izdalei. To nedrīkst izmantot benzīnam, AdBlue®, ūdenim, pārtikas šķidrumiem vai citām vielām, kurām tvertne un tās izdales aprīkojums nav paredzēts.

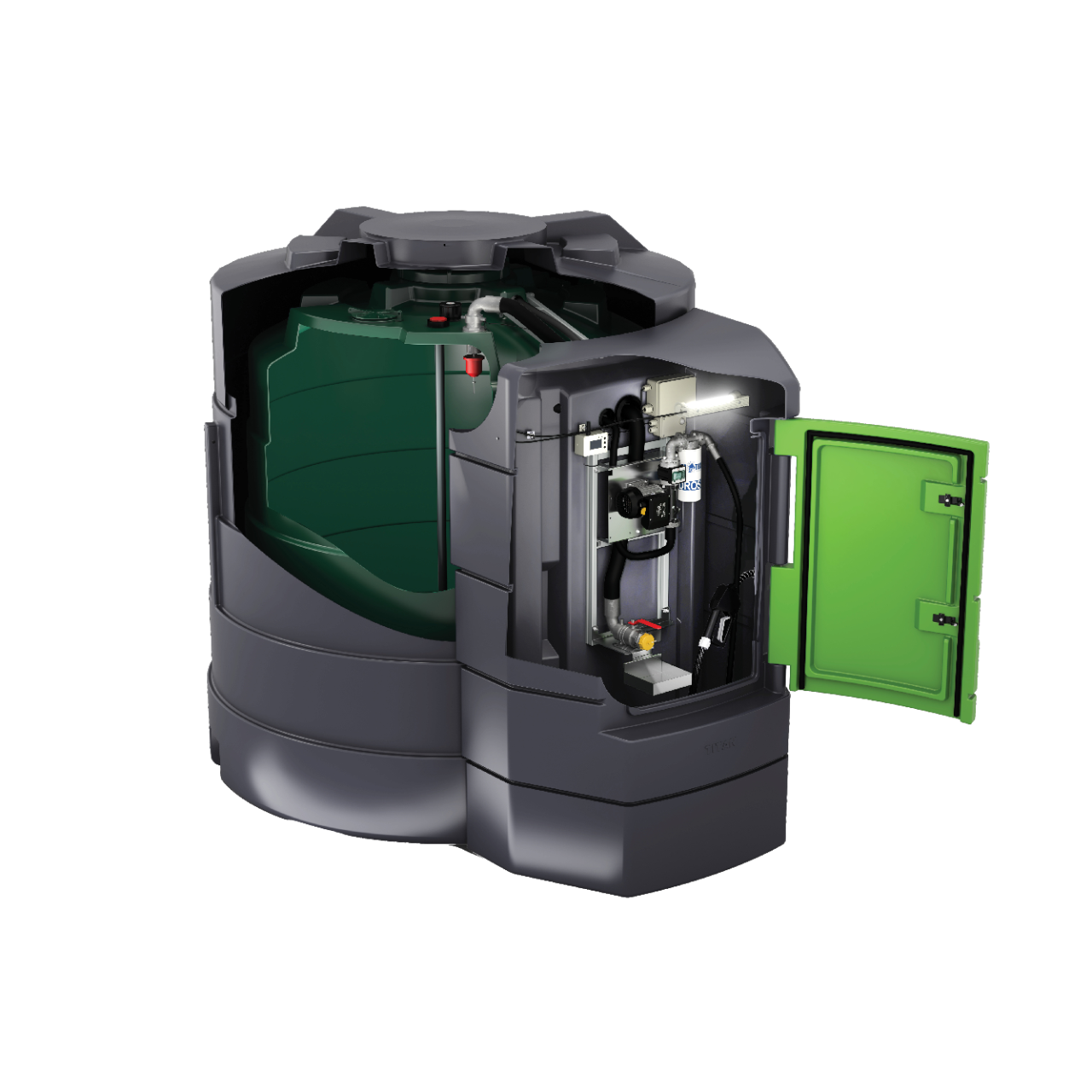

Dubultsienu konstrukcija

FuelMaster 5000 L ir veidota kā dubultsienu tvertne. Iekšējā tvertne paredzēta dīzeļdegvielas uzglabāšanai, savukārt ārējā tvertne darbojas kā aizsargapvalks un palīdz ierobežot degvielas izplatīšanos iekšējās tvertnes bojājuma vai noplūdes gadījumā.

Tvertnes korpuss ir izgatavots no izturīga polietilēna, kas nerūsē un ir piemērots ilgstošai profesionālai izmantošanai. Materiāls ir noturīgs pret mainīgiem laikapstākļiem un ultravioletā starojuma ietekmi, ja tvertne tiek uzstādīta un ekspluatēta atbilstoši tehniskajām prasībām.

Dubultsienu konstrukcija neaizstāj pareizu uzstādīšanu, regulāru pārbaudi un apkopes veikšanu. Pirms lietošanas jāpārliecinās, ka tvertnes korpuss, savienojumi, noplūdes sensors un pārējās drošības sistēmas ir tehniskā kārtībā.

Liels un aizslēdzams aprīkojuma nodalījums

Tvertnes priekšpusē ir integrēts liels aprīkojuma nodalījums, kurā izvietots sūknis, filtrs, uzskaites sistēma, šļūtenes spole, automātiskā pistole un pārējie degvielas izdales elementi.

Slēgtais nodalījums palīdz pasargāt aprīkojumu no nokrišņiem, putekļiem, ultravioletā starojuma, netīrumiem un nejaušiem mehāniskiem bojājumiem. Aizslēdzamās durvis palīdz ierobežot nepiederošu personu piekļuvi degvielai un izdales sistēmai.

Aprīkojuma nodalījumā ir integrēts LED apgaismojums, kas uzlabo redzamību degvielas izdales, pārbaudes un apkopes laikā nepietiekama apgaismojuma apstākļos.

Pēc lietošanas pistole, šļūtene un pārējais aprīkojums jānovieto paredzētajās vietās, bet nodalījuma durvis jāaizver un jānoslēdz.

Elektriskais dīzeļdegvielas sūknis

FuelMaster 5000 L ir aprīkota ar elektrisko dīzeļdegvielas izdales sūkni, kura maksimālā ražība ir līdz 79 litriem minūtē.

Sūknis nodrošina ātru dīzeļdegvielas izdali uzņēmuma transportlīdzekļiem un tehnikai. Faktiskais degvielas padeves ātrums var būt zemāks par maksimālo norādīto vērtību atkarībā no degvielas temperatūras un viskozitātes, filtra stāvokļa, šļūtenes izvietojuma, uzpildāmās sistēmas pretestības un citiem ekspluatācijas apstākļiem.

Pirms sūkņa ieslēgšanas jāpārbauda elektriskais pieslēgums, filtrs, šļūtene, pistole un visi savienojumi. Bojātu vai noplūstošu sistēmu izmantot nedrīkst.

Elektroapgādes pieslēgšana un zemējuma ierīkošana jāveic atbilstoši kvalificētam speciālistam, ievērojot tvertnes tehnisko dokumentāciju un uzstādīšanas vietā piemērojamās prasības.

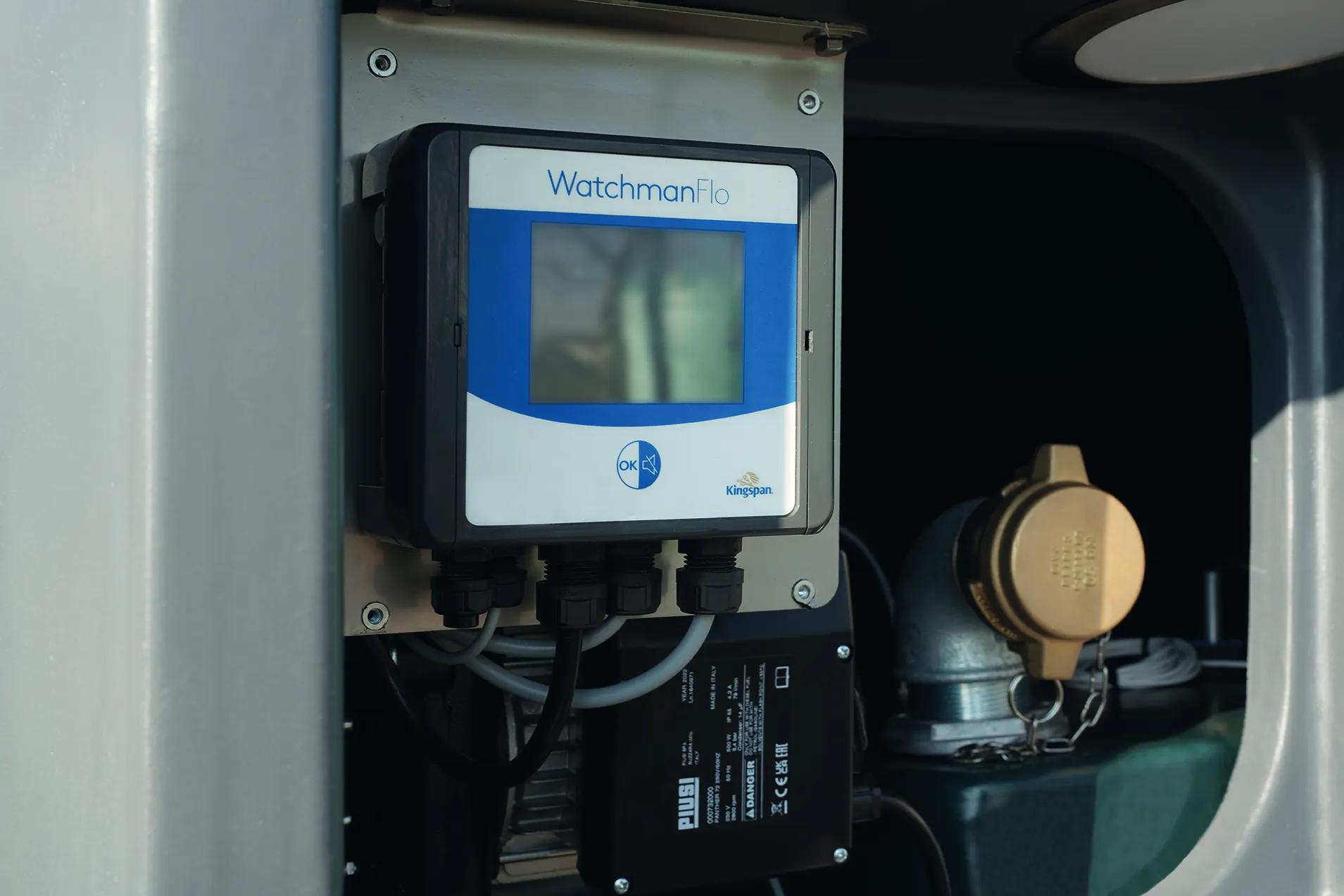

Watchman FLO degvielas kontroles un uzskaites sistēma

Tvertne ir aprīkota ar Watchman FLO vadības un uzskaites termināli. Sistēma apvieno dīzeļdegvielas līmeņa kontroli, izsniegtā daudzuma uzskaiti un degvielas izdales aprīkojuma vadību vienā risinājumā.

Watchman FLO nodrošina dīzeļdegvielas līmeņa kontroli tvertnē, attālinātu sūkņa vadību, izsniegto litru uzskaiti, pistoles stāvokļa kontroli, pārpildes kontroli un noplūdes uzraudzību. Sistēmā iespējams saglabāt informāciju par desmit pēdējām degvielas uzpildēm, kā arī iestatīt zemākā un augstākā degvielas līmeņa brīdinājumus.

Degvielas līmeņa un izdales informācijai iespējams piekļūt mobilajā lietotnē, bet dati tiek glabāti mākoņpakalpojumā. Tas ļauj atbildīgajai personai pārraudzīt tvertnes stāvokli un degvielas apriti arī tad, ja tā neatrodas tieši pie uzpildes punkta.

Šī Watchman FLO komplektācija nenodrošina atsevišķu lietotāju identifikāciju. Sistēma kontrolē tvertnes līmeni, izdali un drošības sensorus, bet neidentificē katru degvielas saņēmēju ar individuālu atslēgu, karti vai kodu.

Mobilo datu, interneta savienojuma, lietotnes un mākoņpakalpojuma darbībai var būt nepieciešama sistēmas aktivizēšana, atbilstošs sakaru pārklājums un spēkā esošs pakalpojuma plāns.

K600 impulsu skaitītājs

Degvielas izdales sistēmā ir uzstādīts K600 impulsu skaitītājs, kas mēra caur sistēmu izsniegto dīzeļdegvielas daudzumu un pārraida impulsu signālu Watchman FLO vadības terminālim.

Skaitītāja dati tiek izmantoti degvielas izdales uzskaitei un uzpilžu vēstures saglabāšanai. Mērījumu precizitāti var ietekmēt pareiza sistēmas uzstādīšana, kalibrācija, plūsmas apstākļi, degvielas temperatūra un regulāra tehniskā apkope.

Ja skaitītāja rādījumi tiek izmantoti oficiāliem norēķiniem vai reglamentētai uzskaitei, atsevišķi jāpārbauda piemērojamās metroloģiskās prasības.

Dīzeļdegvielas filtrs caurspīdīgā korpusā

Tvertne ir aprīkota ar dīzeļdegvielas filtru caurspīdīgā korpusā. Filtrs palīdz aizturēt degvielā esošos mehāniskos piemaisījumus un pasargāt sūkni, skaitītāju un uzpildāmās tehnikas degvielas sistēmu.

Caurspīdīgais korpuss ļauj vizuāli novērtēt filtra stāvokli un savlaicīgi pamanīt uzkrājušos piesārņojumu vai šķidrumu.

Filtra elements regulāri jāpārbauda un jānomaina atbilstoši tā stāvoklim, izsniegtās degvielas daudzumam un apkopes instrukcijai. Aizsērējis filtrs var samazināt degvielas padeves ātrumu un palielināt sūkņa slodzi.

A60 automātiskā izdales pistole

Komplektācijā ietilpst A60 automātiskā dīzeļdegvielas izdales pistole. Tās automātiskās noslēgšanās funkcija palīdz apturēt degvielas padevi, kad uzpildāmās tvertnes līmenis sasniedz pistoles atslēgšanās punktu.

Automātiskā noslēgšanās palīdz samazināt pārpildīšanas un dīzeļdegvielas izliešanas risku, taču uzpildes process vienmēr jāuzrauga. Pistoli nedrīkst atstāt ieslēgtu bez uzraudzības.

Automātiskās noslēgšanās darbību var ietekmēt uzpildes atveres forma, pistoles novietojums, gaisa apmaiņa uzpildāmajā tvertnē, plūsmas ātrums un degvielas atsišanās pret tvertnes sienām.

Pistoles turētājs ar sūkņa vadību

Aprīkojuma nodalījumā ir integrēts pistoles turētājs ar sūkņa ieslēgšanas un izslēgšanas funkciju. Pistoles izņemšana un ievietošana turētājā ir saistīta ar sūkņa vadības sistēmu, palīdzot organizēt drošu un ērtu degvielas izdales procesu.

Pēc uzpildes pistole jāievieto tai paredzētajā turētājā. Tas palīdz pārtraukt sistēmas darbību, pasargāt pistoli no mehāniskiem bojājumiem un samazināt degvielas atlikumu nonākšanu uz aprīkojuma nodalījuma virsmām.

Pirms nodalījuma aizvēršanas jāpārliecinās, ka pistole ir pareizi ievietota turētājā un sūknis ir izslēgts.

Astoņus metrus gara izdales šļūtene ar spoli

FuelMaster 5000 L ir aprīkota ar aptuveni 8 metrus garu dīzeļdegvielas izdales šļūteni.

Šļūtenes garums nodrošina ērtu piekļuvi transportlīdzekļa vai tehnikas degvielas tvertnei arī tad, ja to nav iespējams novietot tieši blakus FuelMaster tvertnei.

Integrētā šļūtenes spole nodrošina kārtīgu un kompaktu šļūtenes uzglabāšanu. Tā palīdz samazināt šļūtenes aizķeršanās, saspiešanas, nosmērēšanās un mehānisku bojājumu risku.

Pēc lietošanas šļūtene vienmērīgi jāuztin uz spoles. To nedrīkst izmantot aprīkojuma vilkšanai, atstāt transportlīdzekļu kustības zonā vai pakļaut saskarei ar asām malām.

Pirms katras lietošanas jāpārbauda, vai šļūtenei nav plaisu, nodiluma, deformāciju vai noplūžu.

Watchman Sonic Plus Advance līmeņa sensors

Tvertnē ir uzstādīts Watchman Sonic Plus Advance degvielas līmeņa sensors. Sensors kontrolē dīzeļdegvielas līmeni un nosūta informāciju vadības sistēmai.

Līmeņa uzraudzība palīdz savlaicīgi plānot degvielas piegādi un samazināt risku, ka uzņēmuma tehnika paliek bez nepieciešamās degvielas rezerves.

Sensora rādījumi ir atkarīgi no pareizas uzstādīšanas, konfigurācijas un tvertnes ģeometrijas. Ja rodas neparasti vai pretrunīgi rādījumi, jāpārbauda sensora darbība un faktiskā degvielas līmeņa atbilstība.

Maksimālā līmeņa sensors un pārpildes kontrole

FuelMaster 5000 L ir aprīkota ar maksimālā degvielas līmeņa sensoru, kas palīdz kontrolēt tvertnes uzpildīšanu un savlaicīgi brīdināt par maksimālā pieļaujamā līmeņa sasniegšanu.

Pārpildes kontroles sistēma palīdz samazināt degvielas izliešanas un apkārtējās vides piesārņošanas risku, tomēr tā neaizstāj operatora un degvielas piegādātāja pienākumu nepārtraukti uzraudzīt tvertnes uzpildīšanu.

Pirms katras degvielas piegādes jāpārbauda maksimālā līmeņa sensora un pārējo uzpildes drošības elementu darbība.

Noplūdes sensors

Starp tvertnes iekšējo un ārējo sienu ir uzstādīts noplūdes sensors. Tas palīdz savlaicīgi konstatēt šķidruma nonākšanu telpā starp abām tvertnes sienām.

Noplūdes brīdinājuma gadījumā tvertnes uzpildīšana un degvielas izdale nekavējoties jāpārtrauc. Tvertni nedrīkst turpināt izmantot, kamēr nav noteikts trauksmes iemesls, veikta tehniskā pārbaude un novērsts iespējamais bojājums.

Divu collu EURO uzpildes pieslēgums

Tvertne ir aprīkota ar 2 collu EURO uzpildes pieslēgumu, kas paredzēts degvielas piegādes transportlīdzekļa šļūtenes pievienošanai.

Slēgts uzpildes savienojums palīdz organizēt drošāku un tīrāku tvertnes uzpildīšanu un samazina nejaušas degvielas izliešanas risku.

Pirms tvertnes uzpildīšanas jāpārbauda savienojuma, uzpildes līnijas, maksimālā līmeņa sensora un pārpildes kontroles sistēmas tehniskais stāvoklis. Uzpildes process visu laiku jāuzrauga.

Piemērotākie lietošanas veidi

FuelMaster 5000 L ir piemērota lauksaimniecības saimniecībām, transporta un loģistikas uzņēmumiem, būvniecības uzņēmumiem, ražotnēm, mežsaimniecības uzņēmumiem, pašvaldību un teritoriju apsaimniekošanas uzņēmumiem, tehnikas nomas uzņēmumiem un servisiem.

Tvertne ļauj vienā uzņēmuma teritorijā organizēt dīzeļdegvielas uzglabāšanu, atlikuma kontroli, izdales uzskaiti un dažādu transportlīdzekļu un tehnikas uzpildīšanu.

Standarta komplektācija

FuelMaster 5000 L standarta komplektācijā ietilpst dubultsienu polietilēna tvertne ar 5000 L nominālo tilpumu, liels aizslēdzams aprīkojuma nodalījums ar LED apgaismojumu, elektriskais dīzeļdegvielas sūknis ar maksimālo ražību līdz 79 L/min, Watchman FLO degvielas vadības un uzskaites terminālis bez individuālas lietotāju identifikācijas, K600 impulsu skaitītājs, filtrs caurspīdīgā korpusā, A60 automātiskā izdales pistole, pistoles turētājs ar sūkņa ieslēgšanas un izslēgšanas funkciju, aptuveni 8 m gara izdales šļūtene ar integrētu spoli, Watchman Sonic Plus Advance līmeņa sensors, maksimālā līmeņa sensors, noplūdes sensors un 2 collu EURO uzpildes pieslēgums.

Uzstādīšana, lietošana un drošība

Tvertne jāuzstāda uz stabilas, līdzenas, nedegošas un tās pilnajai masai piemērotas pamatnes. Jānodrošina brīva piekļuve tvertnes uzpildīšanai, transportlīdzekļu un tehnikas uzpildei, pārbaudei, apkopei un ārkārtas dienestu darbam.

Pirms ekspluatācijas jāpārbauda tvertnes korpuss, aprīkojuma nodalījums, sūknis, filtrs, skaitītājs, Watchman FLO sistēma, šļūtene, spole, pistole, pistoles turētājs, uzpildes pieslēgums, līmeņa sensori, pārpildes kontrole, noplūdes sensors, elektriskais pieslēgums un zemējums.

Bojātu, nepareizi uzstādītu, neiezemētu vai noplūstošu tvertni izmantot nedrīkst.

Uzpildāmās tehnikas vai transportlīdzekļa dzinējam jābūt izslēgtam. Darba zonā aizliegts smēķēt, izmantot atklātu liesmu, radīt dzirksteles vai veikt citus darbus, kas var izraisīt degvielas vai tās tvaiku aizdegšanos.

Degvielas izdales laikā pistole pilnībā jāievieto uzpildāmās tvertnes atverē. Pēc sūkņa ieslēgšanas uzpildes process nepārtraukti jāuzrauga.

Kad uzpilde pabeigta, pistole jāaizver un jāievieto tai paredzētajā turētājā. Jāpārliecinās, ka sūknis ir izslēgts, šļūtene pareizi uztīta uz spoles un aprīkojuma nodalījums aizvērts.

Izlijusi dīzeļdegviela nekavējoties jāsavāc ar naftas produktiem piemērotu absorbentu. Pirms sistēmas turpmākas lietošanas jānosaka un jānovērš noplūdes cēlonis.

Tvertnes uzstādīšana, elektriskā pieslēgšana, zemēšana, aktivizēšana, apkope un ekspluatācija jāveic saskaņā ar pievienoto tehnisko dokumentāciju un Latvijā spēkā esošajām prasībām.

Tehniskie parametri

Kingspan FuelMaster 5000 L ir stacionāra dubultsienu dīzeļdegvielas uzglabāšanas un izdales tvertne ar 5000 L nominālo tilpumu. Tvertnes garums ir aptuveni 2850 mm, platums 2230 mm un augstums 2340 mm. Tukšas tvertnes svars ir aptuveni 380 kg.

Tvertne ir aprīkota ar elektrisko dīzeļdegvielas sūkni, kura maksimālā ražība ir līdz 79 L/min, Watchman FLO vadības un uzskaites termināli, K600 impulsu skaitītāju, filtru caurspīdīgā korpusā, A60 automātisko pistoli, 8 m izdales šļūteni ar spoli, pistoles turētāju ar sūkņa vadības funkciju, Watchman Sonic Plus Advance līmeņa sensoru, maksimālā līmeņa sensoru, noplūdes sensoru, LED apgaismojumu un 2 collu EURO uzpildes pieslēgumu.
