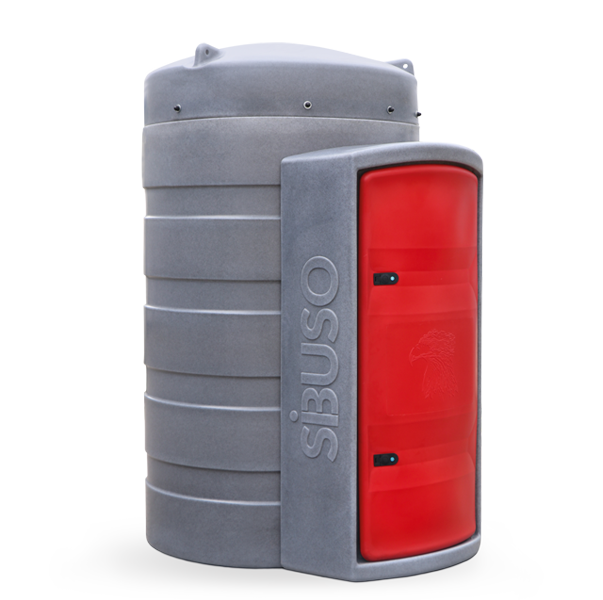

SIBUSO NVCL 1500 L stacionārā dīzeļdegvielas uzglabāšanas un izdales tvertne, 230 V

SIBUSO NVCL 1500 L ir stacionāra dubultsienu dīzeļdegvielas uzglabāšanas un izdales tvertne, kas piemērota lauksaimniecības, transporta un loģistikas uzņēmumiem, būvniecības un tehnikas nomas uzņēmumiem, ražotnēm, servisiem un citām profesionālām darba vietām, kur nepieciešama regulāra savas tehnikas un transportlīdzekļu uzpildīšana.

Tvertnes 1500 litru tilpums ļauj izveidot kompaktu iekšējās lietošanas degvielas uzpildes punktu uzņēmuma vai saimniecības teritorijā. Tas palīdz samazināt tehnikas braucienus līdz publiskajām degvielas uzpildes stacijām, ietaupīt darbinieku laiku un organizēt dīzeļdegvielas krājumu un patēriņa uzskaiti vienuviet.

SIBUSO NVCL 1500 L ir piemērota traktoru, kombainu, ekskavatoru, iekrāvēju, kravas automobiļu, ģeneratoru, autoiekrāvēju, ceļu uzturēšanas tehnikas, mežsaimniecības tehnikas, būvniecības iekārtu un citas ar dīzeļdegvielu darbināmas tehnikas uzpildīšanai.

Tvertne paredzēta dīzeļdegvielas uzglabāšanai un izdalei. To nedrīkst izmantot benzīnam, AdBlue®, ūdenim, pārtikas šķidrumiem vai citām vielām, kurām tvertne un tās izdales aprīkojums nav paredzēts.

Dubultsienu konstrukcija

SIBUSO NVCL 1500 L ir veidota kā dubultsienu tvertne. Iekšējā tvertne paredzēta dīzeļdegvielas uzglabāšanai, savukārt ārējā siena kalpo kā aizsargapvalks un palīdz ierobežot šķidruma izplatīšanos iekšējās tvertnes bojājuma vai noplūdes gadījumā.

Tvertnes korpuss ir izgatavots no augstas kvalitātes polietilēna. Materiāls nerūsē, ir noturīgs pret mehāniskiem bojājumiem, mainīgiem laikapstākļiem un ultravioletā starojuma ietekmi. Bezšuvju polietilēna konstrukcija ir piemērota ilgstošai izmantošanai āra apstākļos, ievērojot uzstādīšanas un ekspluatācijas prasības.

Dubultsienu konstrukcija neaizstāj pareizu tvertnes uzstādīšanu, regulāru tehnisko pārbaudi un savlaicīgu bojājumu novēršanu. Pirms lietošanas jāpārliecinās, ka tvertnes korpuss, savienojumi un noplūdes kontroles sistēma ir tehniskā kārtībā.

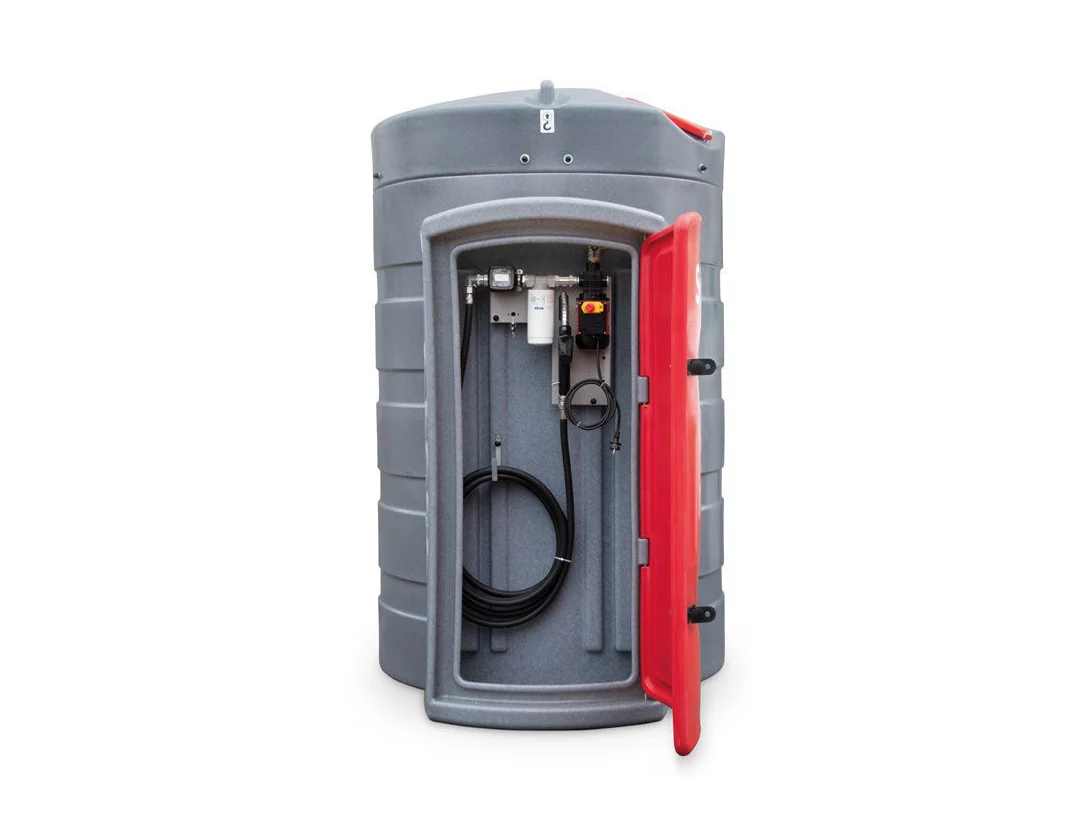

Integrēts sadales aprīkojuma skapis

Tvertnes priekšpusē ir integrēts ietilpīgs sadales aprīkojuma skapis ar aizveramām sarkanām durvīm. Skapī izvietots dīzeļdegvielas sūknis, plūsmas mērītājs, filtrs, uzpildes savienojums, automātiskā pistole, šļūtene un pārējie sistēmas elementi.

Skapis palīdz pasargāt izdales aprīkojumu no nokrišņiem, ultravioletā starojuma, netīrumiem un nejaušiem mehāniskiem bojājumiem. Tas arī nodrošina ērtu piekļuvi aprīkojumam degvielas uzpildes, apkopes un kontroles laikā.

Pēc lietošanas pistole un šļūtene jānovieto tām paredzētajās vietās, bet sadales skapja durvis jāaizver. Tādējādi aprīkojums tiek pasargāts un darba zona saglabājas sakārtota.

Uzpildes līnija ar VK50 savienojumu

NVCL versija ir aprīkota ar tvertnes uzpildes līniju, kas izvietota sadales aprīkojuma skapī darba augstumā. Uzpildes līnijai ir 2 collu VK50 savienojums, kas paredzēts drošai degvielas piegādes transportlīdzekļa šļūtenes pievienošanai.

Uzpildes savienojuma atrašanās skapī ļauj tvertni uzpildīt no zemes līmeņa, neizmantojot kāpnes un neatverot uzpildes atveri tvertnes augšpusē. Slēgtais savienojums palīdz samazināt nejaušas degvielas izliešanas un apkārtējās vides piesārņošanas risku.

Pirms tvertnes uzpildīšanas jāpārbauda savienojuma, uzpildes līnijas un pārpildes aizsardzības sistēmas tehniskais stāvoklis. Uzpildes process visu laiku jāuzrauga.

Elektroniskā pārpildes aizsardzība

Tvertne ir aprīkota ar elektronisku pārpildes sensoru. Sistēma paredzēta degvielas līmeņa kontrolei tvertnes uzpildīšanas laikā un palīdz samazināt pārpildīšanas risku.

Elektroniskā pārpildes aizsardzība neatceļ operatora un degvielas piegādātāja pienākumu uzraudzīt visu uzpildes procesu. Pirms uzpildes jāpārliecinās, ka sensors ir pareizi pievienots, nav bojāts un darbojas atbilstoši ekspluatācijas instrukcijai.

ROTAxx 60 elektriskais sūknis

SIBUSO NVCL 1500 L ir aprīkota ar pašiesūcošu ROTAxx 60 lāpstiņu tipa elektrisko sūkni. Sūknis darbojas no 230 V, 50 Hz elektrotīkla, tā jauda ir 370 W, bet maksimālā strāvas slodze ir aptuveni 2,6 A.

Sūkņa maksimālā ražība ir līdz 60 litriem minūtē. Tas ir piemērots ilgstošam darbam, aprīkots ar integrētu apvadu jeb bypass sistēmu un nodrošina maksimālo spiešanas augstumu līdz 5 metriem.

Pašiesūcošā konstrukcija nozīmē, ka pirms darba sūknis nav manuāli jāpiepilda ar degvielu. Faktiskais degvielas padeves ātrums var atšķirties atkarībā no degvielas temperatūras un viskozitātes, filtra stāvokļa, šļūtenes izvietojuma, uzpildāmās sistēmas pretestības un citiem ekspluatācijas apstākļiem.

Pirms sūkņa ieslēgšanas jāpārliecinās, ka sūknis, elektriskais pieslēgums, šļūtene, filtrs un visi savienojumi ir tehniskā kārtībā. Elektroinstalāciju drīkst ierīkot tikai atbilstoši kvalificēts speciālists.

Avārijas elektroapgādes slēdzis

Sūkņa sistēmā ir integrēts avārijas elektroapgādes slēdzis, kas ļauj ātri un droši pārtraukt sūkņa darbību ārkārtas situācijā.

Pēc elektroapgādes pārtraukuma sūknis automātiski neatsāk darbību. Sistēmas atkārtotai ieslēgšanai nepieciešams manuāli nospiest zaļo ieslēgšanas pogu. Tas palīdz novērst nekontrolētu sūkņa iedarbināšanos pēc elektrības padeves atjaunošanas.

FMT digitālais plūsmas mērītājs

Tvertne ir aprīkota ar FMT digitālo rotora tipa plūsmas mērītāju, kas ļauj kontrolēt un uzskaitīt izsniegtās dīzeļdegvielas daudzumu. Mērītāja plūsmas diapazons ir no 2 līdz 100 litriem minūtē, bet norādītā mērījumu precizitāte ir ±0,5 %. Digitālais displejs ļauj pārskatīt konkrētās uzpildes daudzumu, starpsummu un kopējo izsniegtās degvielas daudzumu.

Plūsmas mērītājs ir īpaši noderīgs uzņēmumos, kuros nepieciešams uzraudzīt tehnikas degvielas patēriņu, salīdzināt patēriņu dažādos objektos vai kontrolēt uzņēmuma iekšējo degvielas izsniegšanu.

Ja mērītāja dati tiek izmantoti oficiāliem norēķiniem vai reglamentētai uzskaitei, atsevišķi jāpārbauda konkrētajā situācijā piemērojamās metroloģiskās prasības.

Dīzeļdegvielas filtrs

Izdales sistēmā ir uzstādīts 10 mikronu dīzeļdegvielas filtrs ar metāla korpusu. Filtrs palīdz aizturēt mehāniskos piemaisījumus un aizsargāt uzpildāmās tehnikas degvielas sistēmu.

Filtra elements ir regulāri jāpārbauda un jānomaina atbilstoši tā stāvoklim, izsniegtās degvielas daudzumam un apkopes instrukcijai. Aizsērējis filtrs var samazināt plūsmas ātrumu un palielināt sūkņa slodzi.

Sešus metrus gara izdales šļūtene

SIBUSO NVCL 1500 L ir aprīkota ar aptuveni 6 metrus garu elastīgu dīzeļdegvielas izdales šļūteni. Šļūtene ir noturīga pret naftas produktiem un paredzēta darbam temperatūrā no aptuveni –25 °C līdz +80 °C.

Sešu metru garums nodrošina ērtu piekļuvi transportlīdzekļa vai tehnikas degvielas tvertnei arī tad, ja to nav iespējams novietot tieši pie sadales skapja.

Šļūteni nedrīkst izmantot tvertnes vai aprīkojuma vilkšanai. Pēc lietošanas tā jānovieto tai paredzētajā turētājā, izvairoties no asiem locījumiem, saspiešanas un saskares ar asām malām.

Automātiskā izdales pistole

Komplektācijā ietilpst automātiska dīzeļdegvielas izdales pistole. Tās automātiskās noslēgšanās funkcija palīdz apturēt degvielas padevi, kad uzpildāmās tvertnes līmenis sasniedz pistoles atslēgšanās punktu.

Automātiskā noslēgšanās palīdz samazināt pārpildīšanas un dīzeļdegvielas izliešanas risku, taču degvielas izdales process vienmēr jāuzrauga. Pistoli nedrīkst atstāt ieslēgtu bez uzraudzības.

Pēc uzpildes pistole jānovieto tai paredzētajā turētājā sadales skapī. Tas palīdz pasargāt pistoli no bojājumiem un uzturēt aprīkojumu sakārtotu.

Degvielas līmeņa indikators

Tvertne ir aprīkota ar mehānisku pulksteņa tipa degvielas līmeņa indikatoru. Tas ļauj vizuāli novērtēt aptuveno dīzeļdegvielas daudzumu tvertnē.

Līmeņa indikatora rādījums ir orientējošs. Precīzai izsniegtās degvielas daudzuma kontrolei jāizmanto digitālais FMT plūsmas mērītājs.

Ventilācijas sistēma un zemējuma pieslēgums

Tvertnei ir divvirzienu ventilācijas vārsts, kas nodrošina gaisa apmaiņu un palīdz novērst pārmērīga spiediena vai vakuuma veidošanos tvertnē degvielas uzpildīšanas un izdales laikā.

Konstrukcijā ir integrēts zemējuma pieslēguma terminālis. Pirms ekspluatācijas tvertne jāiezemē atbilstoši elektroinstalācijas, ugunsdrošības un ekspluatācijas prasībām, lai palīdzētu novadīt elektrostatisko lādiņu.

Zemējuma un elektroapgādes pieslēgumu ierīkošana jāveic atbilstoši kvalificētam speciālistam.

Noplūdes sensors

Starp tvertnes iekšējo un ārējo sienu ir integrēta noplūdes kontroles sistēma. Sensors palīdz savlaicīgi konstatēt šķidruma nonākšanu telpā starp abām tvertnes sienām. Ja tiek saņemts noplūdes brīdinājums, degvielas izdale un tvertnes uzpildīšana nekavējoties jāpārtrauc. Tvertni nedrīkst turpināt lietot, kamēr nav noteikts brīdinājuma iemesls un veikta tehniskā pārbaude.

600 mm pārbaudes lūka

Iekšējā tvertne ir aprīkota ar aptuveni 600 mm diametra pārbaudes lūku. Tā nodrošina piekļuvi tvertnes iekšpusei pārbaudes, apkopes un tīrīšanas vajadzībām. Tvertnes iekšējo pārbaudi un tīrīšanu drīkst veikt tikai atbilstoši apmācīts personāls, ievērojot darba drošības, slēgtu telpu un degvielas tvaiku radītos riskus. Tvertnē nedrīkst iekļūt bez atbilstošas procedūras un drošības aprīkojuma.

Piemērotākie lietošanas veidi

SIBUSO NVCL 1500 L ir piemērota izmantošanai lauksaimniecības saimniecībās, transporta un loģistikas uzņēmumos, būvniecības uzņēmumos, ražotnēs, pašvaldību un teritoriju apsaimniekošanas uzņēmumos, mežsaimniecībā, tehnikas nomas uzņēmumos un servisos.

Tvertne ļauj organizēt traktoru, kombainu, ekskavatoru, iekrāvēju, kravas automobiļu, ģeneratoru un citas dīzeļtehnikas uzpildīšanu uzņēmuma teritorijā.

Standarta komplektācija

Standarta komplektācijā ietilpst SIBUSO NVCL dubultsienu polietilēna tvertne ar 1500 L nominālo tilpumu, integrēts sadales aprīkojuma skapis ar sarkanām durvīm, tvertnes uzpildes līnija ar 2 collu VK50 savienojumu, elektroniska pārpildes aizsardzības sistēma, 600 mm iekšējās tvertnes pārbaudes lūka, mehānisks pulksteņa tipa līmeņa indikators, divvirzienu ventilācijas vārsts, zemējuma pieslēguma terminālis, 10 mikronu dīzeļdegvielas filtrs metāla korpusā, pašiesūcošs ROTAxx 60 elektriskais sūknis ar 230 V barošanu un maksimālo ražību līdz 60 L/min, avārijas elektroapgādes slēdzis, FMT digitālais plūsmas mērītājs ar ±0,5 % precizitāti, aptuveni 6 m gara izdales šļūtene, automātiska dīzeļdegvielas izdales pistole ar turētāju un noplūdes sensors.

Lietošana un drošība

Tvertne jāuzstāda uz stabilas, līdzenas, nedegošas un tās pilnajam svaram piemērotas pamatnes. Uzstādīšanas vietai jānodrošina brīva piekļuve tvertnes uzpildīšanai, tehnikas uzpildei, pārbaudei, apkopei un ārkārtas dienestu darbam.

Pirms lietošanas jāpārbauda tvertnes korpuss, sadales skapis, sūknis, filtrs, plūsmas mērītājs, šļūtene, pistole, elektriskais pieslēgums, zemējums, uzpildes līnija, pārpildes sensors, ventilācija un noplūdes kontroles sistēma.

Bojātu, neiezemētu vai noplūstošu tvertni izmantot nedrīkst. Darba zonā aizliegts smēķēt, izmantot atklātu liesmu, radīt dzirksteles vai veikt citus darbus, kas var izraisīt degvielas vai tās tvaiku aizdegšanos.

Uzpildāmās tehnikas dzinējam jābūt izslēgtam. Degvielas izdales laikā pistole jāievieto tehnikas degvielas tvertnes uzpildes atverē, pēc tam jāieslēdz sūknis un visu uzpildes procesu nepārtraukti jāuzrauga.

Kad uzpilde pabeigta, pistole jāaizver, sūknis jāizslēdz un pistole ar šļūteni jānovieto tām paredzētajās vietās. Izlijusi dīzeļdegviela nekavējoties jāsavāc ar piemērotu absorbentu.

Tvertnes uzstādīšana, elektroapgādes pieslēgšana, zemēšana, apkope un ekspluatācija jāveic saskaņā ar tvertnei pievienoto tehnisko dokumentāciju un Latvijā spēkā esošajām prasībām.

Tehniskie parametri

SIBUSO NVCL 1500 L ir stacionāra dubultsienu dīzeļdegvielas uzglabāšanas un izdales tvertne ar 1500 L nominālo tilpumu. Tvertnes augstums ir aptuveni 2220 mm, bet platums kopā ar sadales aprīkojuma skapi ir aptuveni 1630 mm. Tvertne ir aprīkota ar ROTAxx 60 elektrisko sūkni, kura barošana ir 230 V un maksimālā ražība līdz 60 L/min. Sūkņa jauda ir 370 W, strāvas patēriņš aptuveni 2,6 A, bet maksimālais spiešanas augstums līdz 5 m. Komplektācijā ietilpst FMT digitālais plūsmas mērītājs ar plūsmas diapazonu no 2 līdz 100 L/min un precizitāti ±0,5 %, 10 mikronu degvielas filtrs, aptuveni 6 m gara izdales šļūtene, automātiskā pistole, mehāniskais līmeņa indikators, elektroniskais pārpildes sensors, noplūdes sensors un 600 mm pārbaudes lūka.
